Sådan krymper du tændrørskabler

Hvad er tændrørskabler, og hvorfor er korrekt krympning vigtig?

Tændrørsledninger fører højspændingselektricitet fra tændspolen til tændrør. Disse ledninger skal håndtere varme, vibrationer og elektricitet uden fejl. Krympning betyder noget. Den forbinder ledningen til terminalerne. Udført rigtigt holder det motoren ren. Gøres det forkert, forårsager det fejltændinger, hård tomgang, dårlig brændstoføkonomi og slid på tændingskomponenter. En stram, stærk crimp ved hjælp af en kvalitet wire crimper betyder konstant kraft og længere levetid.

Formonterede sæt kan fejle. Universalsæt matcher ofte ikke motorspecifikationerne. Krympning af brugerdefinerede ledninger sikrer perfekt pasform, bedre modstand og ren ruting. Uanset om du bygger en racerbil, tuner en gadestang eller reparerer en daglig kører, sikrer korrekt crimpning ydeevne og pålidelighed. Det bidrager også til tilfredsheden med et veludført DIY job.

Værktøj og materialer, der er nødvendige for at krympe tændrørsledninger

For at gøre arbejdet rigtigt skal du samle disse:

Værktøj/	materialeformål
Trådpresser	Komprimerer terminalen på ledningen
Tændrørsledningsfjerner	Fjerner jakken rent
Dielektrisk fedt	Forhindrer korrosion inde i støvler
Udskiftningsterminaler	Vælg enkelt eller dobbelt crimp
Støvler (stik- og spoleender)	Beskytter forbindelsen
Barberblad eller trimmeværktøj	Præcise snit
Multimeter	Tester kontinuitet og modstand
Krympeslange (valgfrit)	Tilføjer tætning og trækaflastning

Topvalg til wire crimper inkluderer MSD Pro Crimp, skraldestile eller Pertronix crimpværktøjer. Spring ikke det dielektriske fedt over. Det holder støvlerne rene og tørre og forhindrer buedannelse. Varmekrympning kan hjælpe med at holde fugt ude og tilføje et rent udseende til ledninger.

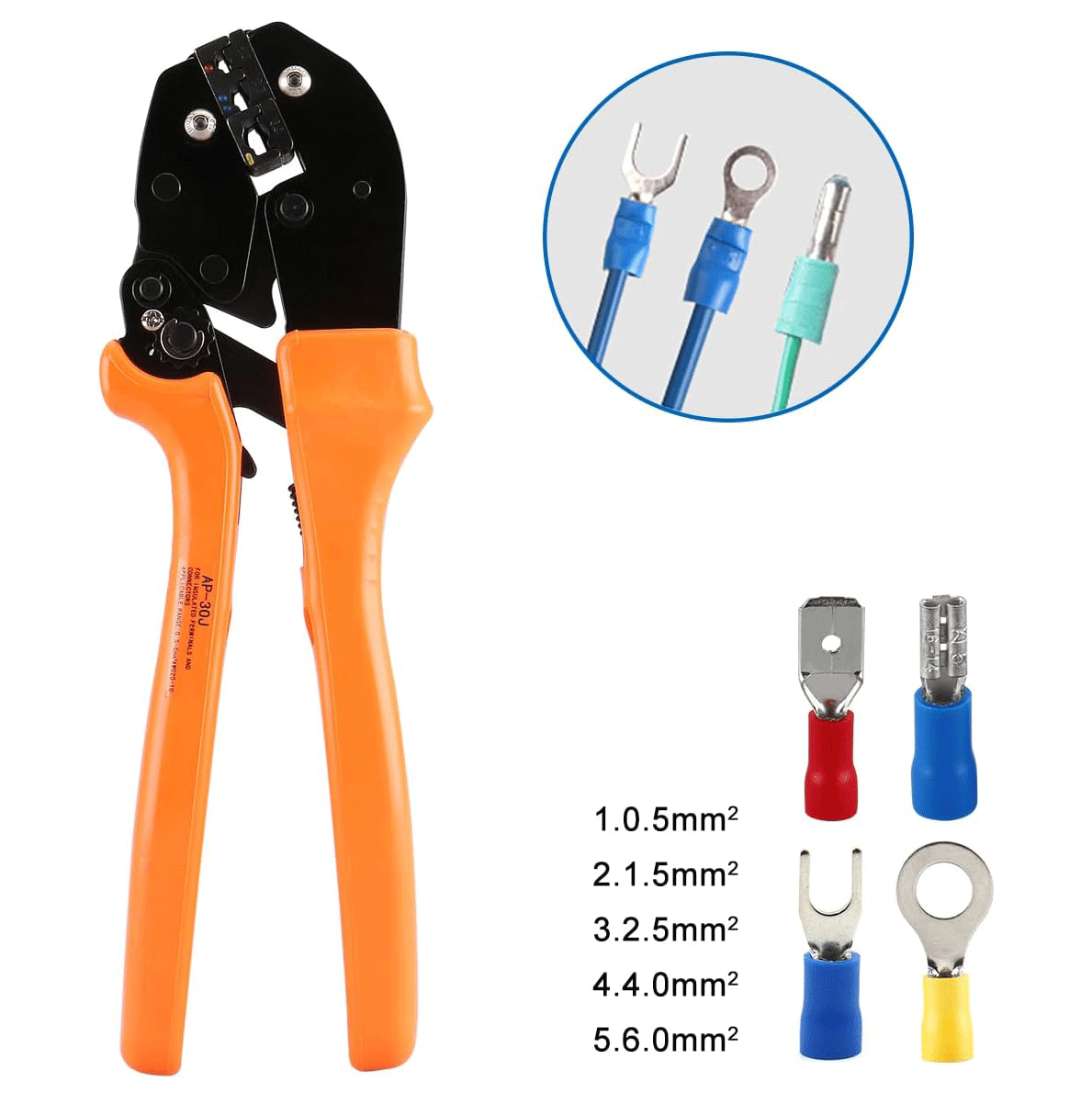

Typer af tændrørsledninger og støvler

Single Crimp vs. Double Crimp Terminals

• Enkelt krympning : Folder leder over jakke. Et krympepunkt. Nemt for begyndere.

• Dobbelt crimp : En crimp til leder, en til isolering. Stærkere, mere sikker.

Terminal Type	Farve	Anvendelse
Enkelt	Messing	Grundsæt, ældre motorer
Dobbelt	Sølv	Ydeevne, høj-vibrationsopsætninger

Forhandlerende tilslutninger

• Socket-stil (almindelig i ældre systemer)

• HEI (High Energy Ignition, GM-stil)

• Spolepakketerminaler

• Power sports varianter (dirt bikes, ATV'er)

Støvle stilarter

• Lige

• 45 grader

• 90 grader

• HEI snap-on

Vælg støvlevinkel baseret på frigangsbehov, varmekilder og ruteplaner. Den rigtige støvleform reducerer belastningen og gør service lettere.

Sådan forbereder du tændrørskabler til presning

Trin 1: Installer Boot First

Skub støvlen på wiren først. Smør let indeni. Brug dielektrisk fedt. Gør installationen nemmere. At glemme dette trin betyder, at du skal gentage din crimp.

Trin 2: Afisoler ledningen

Brug tændrørs wire stripper. Fjern forsigtigt yderjakken. Efterlad 3/4 tomme til enkelt crimp. Lad 1/2 tomme til dobbelt krympning. Klip ikke indre leder. Efterlad ikke tråde løse. Det er vigtigt at bevare lederintegriteten for lav modstand.

Tips

• Drej bladet forsigtigt. Skær ikke for dybt.

• Hold ledninger rene og lige.

• Kun trim jakke. Lad kernen være intakt.

Trin-for-trin guide til krympning af tændrørskabler

Trin 3: Fold lederen tilbage

Ved enkelt krympning: fold ledertråde tilbage over isolering. Holder det centreret. Opbygger styrke. Vrid ikke for stramt. Ensartet foldning hjælper med at sikre krympningen.

Trin 4: Placer terminalen

Placer terminalsadlen over ledningen. Til dobbelt crimp: leder passer i frontlomme, jakke i baglomme. Juster det omhyggeligt. Ingen herreløse tråde. Korrekt justering undgår svage krympninger.

Trin 5: Brug af Wire Crimper

Indsæt terminalen i den korrekte åbning på wirepresseren . Klem håndtagene fast. Stop ikke halvvejs. Brug jævnt tryk. Crimp en gang. Lad være med at vrikke. Crimp skal gribe ledningen fast uden at knuse. En kvalitets wirepresser sikrer ensartethed.

Trin 6: Krympning af dobbeltkrympningsterminaler

Crimp dirigent først. Derefter isolering. Brug markerede dele af trådpresseren . Stærk dobbelt krympning stopper udtrækning. Afslut med ren form. Mærk klikket og inspicer begge ender. God crimp skal være flad og jævn.

Trin 7: Tjek Crimp

Brug multimeter. Tjek kontinuitet. Indstil til ohm. Berør sonde til terminal, og sæt derefter ende i stikket. Modstanden skal være under 5.000 ohm/fod. Ingen læsning? Krympning mislykkedes. Gentag det. Bedre at rette op nu end at diagnosticere fejltændinger senere.

Installation af tændrørsstøvler efter krympning

Skub boot op over terminalen. Drej, mens du skubber. Brug dielektrisk fedt igen. Forhindrer klæbning. Holder vand og snavs ude. Støvlen skal sidde helt. Hør eller mærk klik på HEI støvler. Træk let for at sikre fuldt engagement.

Støvlen sidder ikke? Tråd kan bue. Fejltændinger begynder. Dobbelttjek pasformen, før du går videre.

Test af dine krympede tændrørskabler

Brug et multimeter

Indstil til modstandstilstand. Test hver ledning ende-til-ende. Modstand skal være:

• Under 10.000 ohm i alt for lange ledninger

• Under 5.000 ohm for korte ledninger

Høj læsning? Tjek krympning. Tjek leder. Prøv igen, hvis det er nødvendigt.

Sådan ser dårlige crimps ud

• Løse ledninger

• Ingen kontinuitet

• Huller i terminal

• Dårlig motorydelse

Dårlige krympninger dræber gnisten. Ignorer ikke dårlige tests. Reparer før motoren køres.

Almindelige fejl der skal undgås ved presning af tændrørsledninger

Fejlresultat	,
Over-stripping	Svagt greb, blotlagt ledning
Understripning	Terminal passer ikke
Forkert terminaltype	Løs pasform, buer
Forkert lederfoldning	Svag gnist, dårlig kontakt
Lavt krympetryk	Terminal falder af
Glemte at skubbe støvlen	Kan ikke installeres efter krympning

Brug øvetråde, før du arbejder på det endelige sæt. Fejl koster tid og motorsundhed.

Tips til at vælge de rigtige tændrørsledningskomponenter

Bulk Wire vs. Semi-Terminated Kits

Fordele	Ulemper	Type
Bulk wire	Fuld tilpasset pasform	Trænger til fuld crimpning
Halvtermineret	Forkrympet på den ene side	Skal stadig klippes i korrekt længde

Ledertyper

• Kulstofkerne: Almindelig. Modstår EMI. Moderat modstand.

• Spiralkerne: Valg af ydeevne. Lav modstand. Fleksibel.

• Massivt kobber: Meget lav modstand. Ikke til EFI-biler.

Match terminaler og støvler

HEI-terminaler har brug for HEI-støvler. Støvler i socket-stil med runde stik. Match motor, fordeler og spoleende. Brug af uoverensstemmende dele forårsager dårlig pasform, spændingslækager og dårlig tænding.

Hvor kan man købe

• Summit Racing

• Jegs

• Amazon

• Direkte producent: MSD, Accel, Pertronix

Vælg kvalitet frem for pris. Billig værktøj går i stykker. Billig ledning brænder. En pålidelig wire crimper holder årtier og sikrer perfekte crimps hver gang.

Ofte stillede spørgsmål om krympning af tændrørsledninger

Kan jeg genbruge tændrørs ledningsterminaler?

Nej. Crimps mister grebet efter brug. Brug altid nye terminaler.

Hvor lange skal tændrørskablet være?

Lige lang nok til at nå med slæk. Undgå snævre bøjninger. Mål hver enkelt. Hold ruten ren og væk fra udstødning.

Kan jeg krympe tændrørskabler uden et specialværktøj?

Teknisk ja, men aldrig anbefalet. Tang knuser. Dårlige krympninger forårsager fejltændinger. En ordentlig wirepresser sikrer sikre forbindelser.

Hvor ofte skal tændrørsledninger udskiftes?

Hver 30.000 til 50.000 miles. Eller når den er revnet, brændt eller fejler modstandstests. Test altid før udskiftning.

Hvad er dielektrisk fedt, og hvorfor er det vigtigt?

Det forhindrer korrosion. Holder støvlerne forseglede. Letter fremtidig fjernelse. Brug det altid. En lille klat kan spare timer senere.

Yderligere ressourcer og visuelle vejledninger

• MSD YouTube: Pro Crimp Tool demo

• Pertronix installationsvideo

• Summit Racing blog: Valg af tændrørskabler

• Holley Tech: Tændrørslednings tekniske tips

• Instruktions-pdf-filer fra producenter

• Fora som LS1Tech, FordMuscle og The HAMB

Konklusion

Det er nemt at krympe dine egne tændrørskabler med højre wire crimper . Du sparer penge. Få perfekt pasform. Boost ydeevnen. Undgå fejltændinger. Uanset om du bruger single crimp eller double crimp terminaler, skal du forberede rigtigt og krympe tæt. Mål modstand. Brug dielektrisk fedt. Skynd dig ikke.

Opbygning af rene tændledninger er omhyggelig. Men belønningen er jævnere tomgang, hurtigere starter og pålidelig kraft. Har du spørgsmål? Drop dem nedenfor. Del din oplevelse. Lad os bygge bedre ledninger sammen.

Hvis du bygger en brugerdefineret sele eller opgraderer din motorrum, vil beherskelse af din wirepresserteknik give resultater på professionelt niveau til ethvert garageprojekt.
