Hur man krymper tändstiftskablar

Vad är tändstiftsledningar och varför är korrekt pressning viktigt?

Tändstiftsledningar transporterar högspänningselektricitet från tändspolen till tändstiften. Dessa kablar måste hantera värme, vibrationer och elektricitet utan att misslyckas. Krympning spelar roll. Den ansluter ledningen till terminalerna. Rätt gjort, det håller motorn ren. Om det görs fel, orsakar det feltändningar, ojämn tomgång, dålig bränsleekonomi och slitage på tändningskomponenter. En tät, stark krimpning med en kvalitet trådpressare innebär jämn kraft och längre dellivslängd.

Förmonterade kit kan misslyckas. Universalsatser matchar ofta inte motorspecifikationerna. Krympning av anpassade kablar säkerställer perfekt passform, bättre motstånd och ren dragning. Oavsett om det gäller att bygga en racerbil, trimma en gatspö eller fixa en daglig förare, säkerställer korrekt crimpning prestanda och tillförlitlighet. Det bidrar också till tillfredsställelsen av ett välgjort DIY-jobb.

Verktyg och material som behövs för att krympa tändstiftskablar

För att göra jobbet rätt, samla dessa:

Verktyg/Material	ändamål
Trådpressare	Komprimerar terminalen på tråden
Tändstiftskabelavskiljare	Tar rent av jackan
Dielektriskt fett	Förhindrar korrosion inuti stövlar
Ersättningsterminaler	Välj enkel eller dubbel crimp
Stövlar (plugg och spole ändar)	Skyddar anslutningen
Rakblad eller trimningsverktyg	Exakta snitt
Multimeter	Testar kontinuitet och motstånd
Krympslang (tillval)	Lägger till tätning och dragavlastning

De bästa valen för trådpress är MSD Pro Crimp, spärrstilar eller Pertronix crimpverktyg. Hoppa inte över det dielektriska fettet. Det håller stövlarna rena och torra och förhindrar ljusbågsbildning. Värmekrympning kan hjälpa till att hålla fukt ute och ge kablar ett rent utseende.

Typer av tändstift och stövlar

Single Crimp vs. Double Crimp Terminals

• Enkel crimp : Viker ledaren över manteln. En krymppunkt. Lätt för nybörjare.

• Dubbelkrympning : En krimpning för ledare, en för isolering. Starkare, säkrare.

Terminal Typ	Färg	Användning
Enda	Mässing	Grundsatser, äldre motorer
Dubbel	Silver	Prestanda, högvibrerande inställningar

Distributörsändanslutningar

• Socket-stil (vanligt i äldre system)

• HEI (High Energy Ignition, GM-stil)

• Coil pack terminaler

• Power sportvarianter (smutscyklar, terränghjulingar)

Stövelstilar

• Rakt

• 45 grader

• 90 grader

• HEI snap-on

Välj startvinkel baserat på frigångsbehov, värmekällor och ruttplaner. Rätt stövelform minskar belastningen och gör service lättare.

Hur man förbereder tändstiftskablar för pressning

Steg 1: Installera Boot First

Skjut kängan på vajern först. Smörj lätt inuti. Använd dielektriskt fett. Gör installationen enklare. Att glömma detta steg innebär att du gör om din crimp.

Steg 2: Skala av tråden

Använd tändstiftskabelavskiljare. Ta försiktigt bort ytterjackan. Lämna 3/4 tum för enkel crimp. Lämna 1/2 tum för dubbel krympning. Hacka inte inre ledare. Lämna inte trådar lösa. Det är viktigt att behålla ledarintegriteten för lågt motstånd.

Tips

• Vrid bladet försiktigt. Skär inte för djupt.

• Håll kablarna rena och raka.

• Trim endast jacka. Lämna kärnan intakt.

Steg-för-steg-guide för att krympa tändstiftskablar

Steg 3: Fäll tillbaka ledaren

För enkel krimpning: vik tillbaka ledartrådarna över isoleringen. Håller den centrerad. Bygger styrka. Vrid inte för hårt. Enhetlig vikning hjälper till att säkra krympningen.

Steg 4: Placera terminalen

Placera terminalsadeln över tråden. För dubbel crimp: ledare passar i framfickan, jacka i bakfickan. Rikta in den noggrant. Inga herrelösa trådar. Korrekt inriktning undviker svaga krympningar.

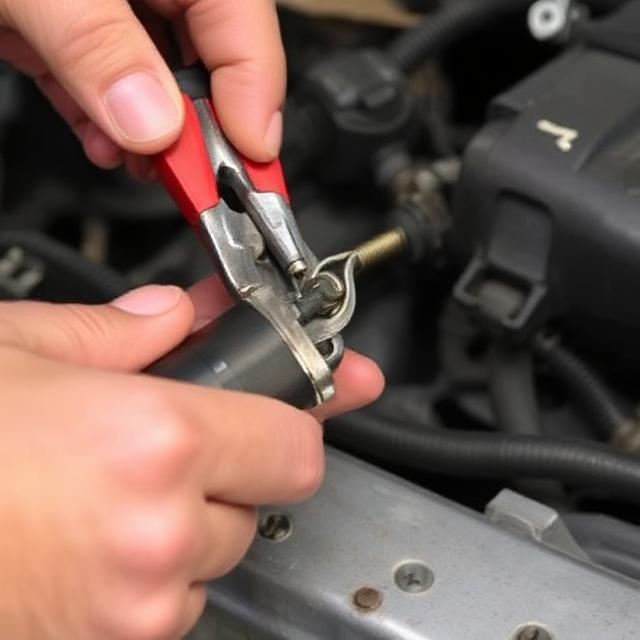

Steg 5: Använda Wire Crimper

Sätt in terminalen i rätt skåra på kabelpressaren . Kläm ihop handtagen ordentligt. Stanna inte halvvägs. Använd jämnt tryck. Krympa en gång. Vicka inte. Crimp ska greppa tråden hårt utan att krossas. En kvalitetstrådspressare säkerställer konsistens.

Steg 6: Krympning av dubbla crimpterminaler

Crimpledaren först. Sedan isolering. Använd markerade delar av trådpressen . Stark dubbel krympning stoppar utdragningen. Avsluta med ren form. Känn klicket och inspektera båda ändarna. Bra crimp ska vara platt och jämnt.

Steg 7: Kontrollera Crimp

Använd multimeter. Kontrollera kontinuiteten. Ställ in på ohm. Peka på sonden till terminalen, anslut sedan änden. Motståndet bör vara under 5 000 ohm/fot. Ingen läsning? Crimp misslyckades. Gör om det. Bättre att fixa nu än att diagnostisera feltändningar senare.

Installation av tändstiftsstövlar efter pressning

Skjut boot upp över terminalen. Rotera medan du trycker. Använd dielektriskt fett igen. Förhindrar fastsättning. Håller vatten och smuts borta. Stöveln måste sitta helt. Hör eller känn klicka på HEI-stövlar. Dra lätt för att säkerställa fullt ingrepp.

Stöveln sitter inte? Tråd kan båga. Feltändningar börjar. Dubbelkolla passformen innan du går vidare.

Testa dina krympta tändstiftskablar

Använd en multimeter

Ställ in på motståndsläge. Testa varje tråd ände till ände. Motstånd bör vara:

• Under 10 000 ohm totalt för långa ledningar

• Under 5 000 ohm för korta ledningar

Hög läsning? Kontrollera crimp. Kontrollera ledaren. Försök igen om det behövs.

Hur Bad Crimps ser ut

• Lösa ledningar

• Ingen kontinuitet

• Luckor i terminalen

• Dålig motorprestanda

Dåliga krympningar dödar gnistan. Ignorera inte dåliga tester. Fixa innan motorn körs.

Vanliga misstag att undvika vid pressning tändstiftsledningar

Felresultat	av
Överstrippning	Svagt grepp, frilagd tråd
Understrykning	Terminalen passar inte
Fel terminaltyp	Lös passform, bågbildning
Felaktig ledarvikning	Svag gnista, dålig kontakt
Lågt krimptryck	Terminal faller av
Glömde att skjuta boot	Kan inte installera efter krympning

Använd övningstrådar innan du arbetar med slutsatsen. Misstag kostar tid och motorhälsa.

Tips för att välja rätt tändstiftskomponenter

Bulk Wire vs. Semi-Terminated Kit

Typ	Nackdelar	Fördelar
Bulk tråd	Full anpassad passform	Behöver fullständig crimpning
Halvavslutad	Förkrympt på ena sidan	Behöver fortfarande klippa i rätt längd

Ledartyper

• Kolkärna: Vanlig. Motstår EMI. Måttligt motstånd.

• Spiralkärna: Val av prestanda. Lågt motstånd. Flexibel.

• Massiv koppar: Mycket låg resistans. Inte för EFI-bilar.

Matcha terminaler och stövlar

HEI-terminaler behöver HEI-stövlar. Socket-stil använder runda pluggstövlar. Matcha motor, fördelare och spoleände. Användning av felaktiga delar orsakar dålig passform, spänningsläckor och dålig tändning.

Var man kan köpa

• Summit Racing

• Jegs

• Amazon

• Tillverkare direkt: MSD, Accel, Pertronix

Välj kvalitet framför pris. Billiga verktyg går sönder. Billig tråd brinner. En pålitlig trådpressare håller i årtionden och säkerställer perfekta krympningar varje gång.

Vanliga frågor om krympning av tändstiftsledningar

Kan jag återanvända tändstiftskablar?

Nej. Crimps tappar greppet efter användning. Använd alltid nya terminaler.

Hur långa ska tändkablar vara?

Precis tillräckligt lång för att nå med slack. Undvik snäva kurvor. Mät var och en. Håll vägen ren och borta från avgaser.

Kan jag krympa tändstiftskablar utan ett specialverktyg?

Tekniskt sett ja, men rekommenderas aldrig. Tång krossas. Dåliga krympningar orsakar feltändningar. En ordentlig trådpress säkerställer säkra anslutningar.

Hur ofta ska tändstiftsledningar bytas?

Var 30 000 till 50 000 mil. Eller vid spruckna, brända eller misslyckade motståndstester. Testa alltid innan du byter ut.

Vad är dielektriskt fett och varför är det viktigt?

Det förhindrar korrosion. Håller stövlarna täta. Förenklar framtida borttagning. Använd den alltid. En liten klick kan spara timmar senare.

Ytterligare resurser och visuella guider

• MSD YouTube: Pro Crimp Tool-demo

• Pertronix installationsvideo

• Summit Racing-bloggen: Att välja tändstiftskablar

• Holley Tech: Tekniska tips för tändstiftstrådar

• Instruktions-PDF-filer från tillverkare

• Forum som LS1Tech, FordMuscle och The HAMB

Slutsats

Att krympa dina egna tändstiftskablar är enkelt med höger trådpressare . Du sparar pengar. Få perfekt passform. Öka prestanda. Undvik feltändningar. Oavsett om du använder enkla eller dubbla crimpterminaler, förbered rätt och krimptätt. Mät motstånd. Använd dielektriskt fett. Ha inte bråttom.

Att bygga rena tändkablar är noggrant. Men belöningen är mjukare tomgång, snabbare starter och pålitlig kraft. Har du frågor? Släpp dem nedan. Dela din upplevelse. Låt oss bygga bättre ledningar tillsammans.

Om du bygger en skräddarsydd sele eller uppgraderar din motorplats, kan du behärska din trådpressteknik ger professionella resultat till alla garageprojekt.
