Как использовать инструмент для обжима проводов для начинающих

Хотите знать, как пользоваться инструментом для обжима проводов? Это проще, чем вы думаете, даже если вы новичок. С помощью такого надежного инструмента, как FSE VSA 28B/48B, вы сможете быстро создать прочные соединения. Просто следуйте правильным шагам, и вы каждый раз будете получать отличные результаты.

Основы инструмента для обжима проводов

Основные инструменты и материалы

Прежде чем приступать к обжатию, подготовьте инструменты и материалы. Вот простой контрольный список:

• Многожильный провод лучше всего подходит для обжимных разъемов.

• Используйте соединители проводов, соответствующие размеру проводов.

• Инструмент для зачистки проводов поможет снять изоляцию.

• Вам понадобятся обжимные клещи, например Инструмент для обжима проводов FSE VSA 28B/48B.

• Надевайте защитные очки, чтобы защитить глаза.

Многожильный провод подходит для этой работы лучше, чем одножильный. Выбирайте хорошие разъемы, соответствующие размеру вашего провода. Инструмент для зачистки проводов сохраняет жилы проводов в безопасности. Правильные обжимные клещи помогут вам сделать прочный обжим.

Типы разъемов

Существует множество типов разъемов для разных задач. Эта таблица поможет вам выбрать правильный вариант:

Выберите разъем, который соответствует вашему размеру провода и проекту. Использование неправильного разъема может привести к плохому соединению или даже вызвать пожар.

Советы по безопасности

Совет: Всегда будьте осторожны при использовании обжимных инструментов!

• Наденьте защитные очки, чтобы защитить глаза.

• Прежде чем использовать обжимные клещи, проверьте их на наличие повреждений.

• Убедитесь, что ваш обжимной инструмент соответствует размеру вашего провода и разъема.

• Держите обжимные клещи сухими и закрывайте ручки при хранении.

• Попробуйте обжать обрезки проволоки, чтобы попрактиковаться в использовании инструмента для обжима проволоки.

Если вы будете следовать этим советам, вы будете получать безопасные и надежные результаты при каждом использовании обжимных клещей.

Как использовать инструмент для обжима проводов

Готовы выполнить надежное электрическое соединение? Вы можете сделать это, используя подходящие обжимные клещи и немного терпения. Давайте рассмотрим пошаговые инструкции, чтобы вы могли профессионально использовать инструмент для обжима проводов.

Выберите правильный инструмент и соединитель

Начните с выбора лучшего обжимного инструмента для вашего проекта. FSE VSA 28B/48B — отличный выбор, поскольку он оснащен храповым механизмом, эргономичными ручками и сменными наборами матриц. Эти функции помогают получать стабильные результаты и облегчают работу.

Выбирая разъем, сопоставьте его с калибром провода. Если вы используете неправильный размер, обжим может ослабнуть или помяться. Всегда проверяйте разъем и полость обжимных клещей. Вот несколько советов, которые помогут вам избежать ошибок:

• Никогда не используйте набор матриц, предназначенный для проволоки большего размера, на проволоке меньшего размера. Например, не используйте кристалл 6 AWG с проводом 10 AWG.

• Убедитесь, что разъем плотно прилегает к проводу.

• Используйте набор матриц, соответствующий размеру проволоки. Правильное выравнивание матрицы обеспечивает равномерный обжим и надежное соединение.

Если вы хотите, чтобы обжим прослужил долго, всегда используйте правильный инструмент и соединитель для работы.

Подготовьте провод

Прежде чем приступить к обжимке, необходимо подготовить провод. Следуйте этим пошаговым инструкциям:

1. Отрежьте провод нужной длины с помощью кусачек.

2. Снимите изоляцию примерно на 1/4–1/3 дюйма с конца с помощью инструмента для зачистки проводов. Не рвите пряди.

3. Если у вас многожильный провод, аккуратно скрутите пряди, чтобы получился плотный жгут.

4. Убедитесь, что оголенная медь достигает конца корпуса разъема, но не выступает наружу.

Вам нужен чистый срез и плотный пучок. Полностью вставьте провод в корпус разъема. Изоляция должна прилегать к изоляции разъема. Это помогает предотвратить коррозию и замыкание.

Прикрепите и обожмите разъем

Теперь вы готовы прикрепить разъем и сделать обжим. Вот как это сделать:

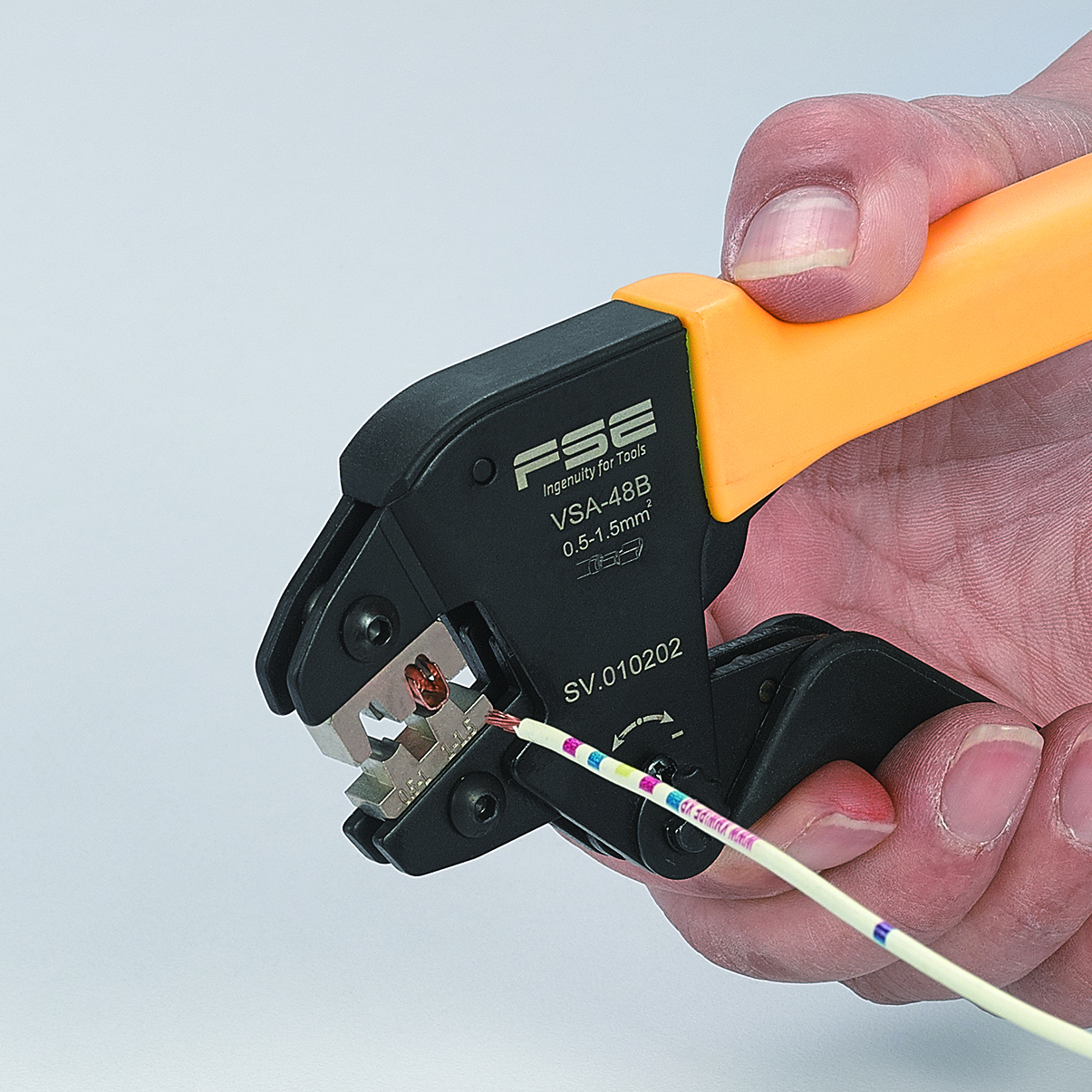

1. Предварительно вставьте разъем в обжимные клещи. Поместите терминал в соответствующий слот матрицы и сожмите ручки настолько, чтобы слегка захватить разъем.

2. Свободной рукой вставьте зачищенный провод в разъем. Убедитесь, что он стоит прямо и полностью сидит.

3. Сожмите ручки обжимных клещей до упора. Система храпового механизма на FSE VSA 28B/48B гарантирует, что вы приложите необходимое усилие и не отпустите его наполовину.

4. Подождите, пока цикл трещотки завершится. Это гарантирует полную обжимку каждый раз.

Правильное усилие во время обжатия создает прочное механическое соединение. Ваш обжим выдержит вибрацию и движение. Если вы используете обжимные инструменты с храповым механизмом, вы получаете постоянное давление и надежные результаты.

Вот краткая таблица распространенных ошибок и способов их избежать:

Не торопитесь при подключении разъема. Не торопитесь и проверьте выравнивание, прежде чем обжимать.

Осмотрите обжим

После того, как вы закончите обжим, необходимо проверить свою работу. Проверка важна для безопасности и надежности. Вот что искать:

• Равномерная деформация по всему стволу. Это означает, что вы применили равномерную силу.

• Симметричное сжатие. Обжимная матрица должна идеально совпадать.

• Небольшой «раструб» в месте ввода провода. Это показывает, что вы не порезали пряди проволоки.

• Никакие жилы проволоки не торчат из зоны обжима.

• Изоляция проводов не должна защемляться внутри области обжима.

Вы можете использовать испытание на растяжение, чтобы проверить механическую прочность. Возьмите проволоку и сильно потяните ее. Если провод остается на месте, значит, обжим прочный. Для дополнительной уверенности вы можете использовать стандартизированные методы испытаний на растяжение, такие как IPC/WHMA-A-620 или UL 486.

Вот таблица визуальных и механических показателей успешного обжима:

Если ваш обжим проходит эти проверки, вы установили безопасное и надежное соединение.

Вы также можете провести тестирование на сопротивление или анализ поперечного сечения, если хотите быть более уверенным. Большинство новичков придерживаются визуального осмотра и простого теста на растяжение.

С помощью этих пошаговых инструкций вы сможете использовать инструмент для обжима проводов для создания прочных и надежных соединений. Практика ведет к совершенству, поэтому попробуйте обжать обрезки проволоки, прежде чем приступить к работе над основным проектом. Хорошие обжимные клещи и тщательная техника работы помогут вам каждый раз получать отличные результаты.

Вы можете научиться обжимать провода, если будете следовать простым шагам. Для достижения хороших результатов помните эти советы:

• Снимите с провода достаточную изоляцию.

• Убедитесь, что провод и разъем подходят к вашему инструменту.

• Попробуйте сначала обжать дополнительный провод, чтобы улучшить качество работы и избежать ошибок.

• Выбирайте хорошие инструменты, чтобы ваши соединения были безопасными и всегда работали хорошо.

Часто задаваемые вопросы

Как мне узнать, достаточно ли силен мой обжим?

Сильно потяните за провод. Если он остается на месте и не выскальзывает, значит, вы сделали хороший обжим.

Могу ли я повторно использовать разъемы после обжима?

Нет, повторно использовать обжатые разъемы не следует. Всегда используйте новый разъем для каждого провода, чтобы обеспечить безопасность соединения.

Провод какого сечения можно использовать с FSE VSA 28B/48B?

Вы можете использовать провода сечением 23–17 AWG с 28B и 22–16 AWG с 48B. Перед обжатием проверьте размер провода.
