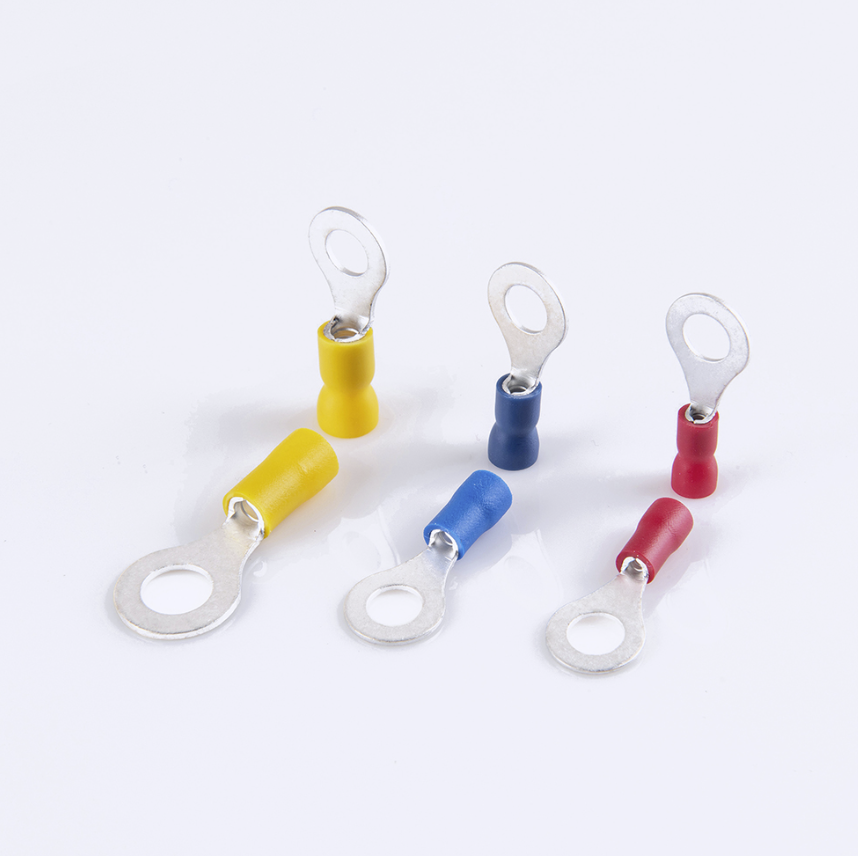

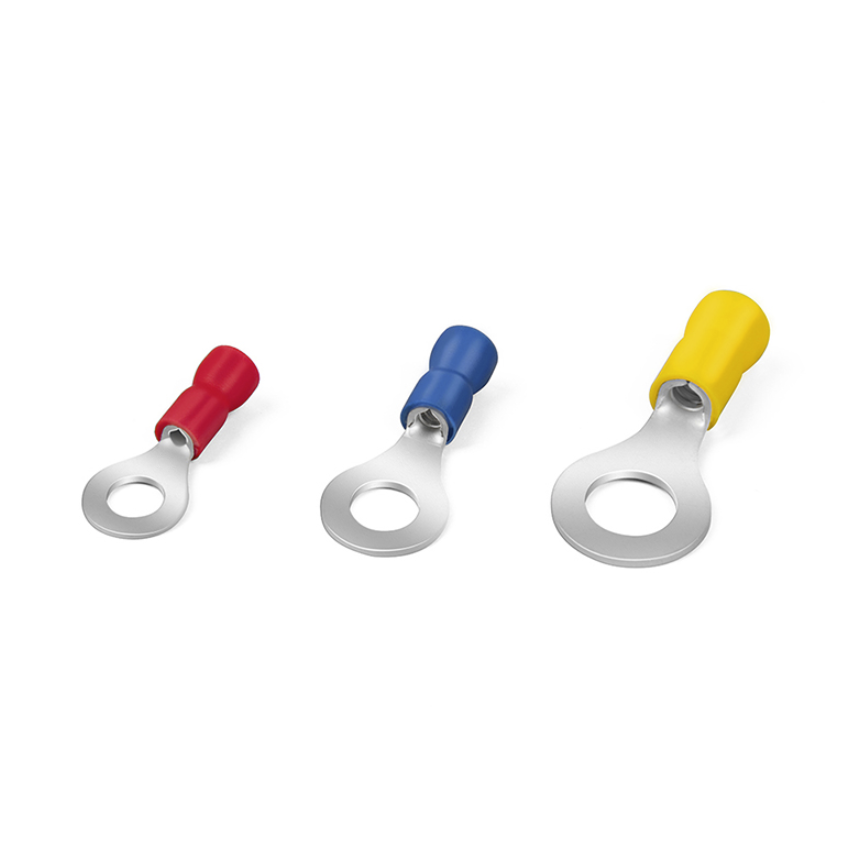

PVC-isoliertes Easy-Eingangsring-Terminal

Produktfunktionsmaterial
:
Kupferisolierung: PVC- SurfaceTreatment:
von Zinnplatten/BrazedSeam
Wärmefest
: -10 ~ 75 ℃ Aktivieren Sie die mit Studien/Schrauben verwendete Universal
Merkmale zur Behebung von Ausrüstungen
ausgestattet Isolierung für einfache Kabelinsertion
gemäß UL 486 Anforderungen

  • Posse

Anforderungen
-
Erkundigen Zum Korb geben

Facebook Sharing Button
Twitter Sharing -Schaltfläche
Leitungsfreigabe -Taste
Wechat Sharing -Taste
LinkedIn Sharing -Taste
Pinterest Sharing -Taste
WhatsApp Sharing -Taste
Sharethis Sharing Button

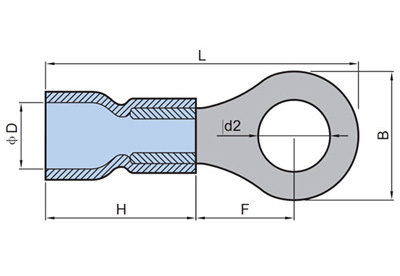

2737b2b9

Einfacher Eingangsringanschluss
Material: Kupfer Isoliermaterial: PVC. Nylon
Kabelgröße: 0,5 ～ 1,5 mm 2 (AWG22 ～ 16) IMAX = 19A Dicke: 0,75 mm
Punkt Nr Dimension (mm) Awg Schraubendurchschnitt. Farbe
W L F E D
Re 1,25-3 5.7 18.3 5 10.5 4.1 4 3.2 Rot
Res 1.25-3,5 5.7 18.3 5 10.5 4.1 6 3.7
REM 1.25-3.5 6.6 19.8 6.3 10.5 4.1 6 3.7
Rel 1.25-3.5 8 21.2 7 10.5 4.1 6 3.7
Res 1.25-4 6.6 19.8 6.3 10.5 4.1 8 4.3
Rel 1.25-4 8 21.2 7 10.5 4.1 8 4.3
Re 1,25-5 8 21.2 7 10.5 4.1 10 5.3
Rel 1.25-5 9.8 23 7.8 10.5 4.1 10 5.3
Re 1,25-6 11.6 27 11.1 10.5 4.1 1-4 6.4
Re 1,25-8 11.6 27 11.1 10.5 4.1 5-16 8.4
Re 1,25-10 13.6 31.2 13.9 10.5 4.1 3-8 10.5
Re 1,25-12 19.2 36 16.5 10.5 4.1 1-2 13
Kabelgröße: 1,5 ～ 2,5 mm 2 (AWG16 ～ 14) IMAX = 27a Dicke: 0,8 mm
Re 2-3 6.6 19 4.3 11 4.6 4 3.2 Blau
Res 2-3.5 6.6 19 4.3 11 4.6 6 3.7
Rem 2-3,5 6.6 20.2 7 11 4.6 6 3.7
Rel 2-3.5 8.5 20.2 7.75 11 4.6 6 3.7
Res 2-4 6.6 21 7 11 4.6 8 4.3
Rel 2-4 8.5 22.5 7.75 11 4.6 8 4.3
Res 2-5 8.5 22.5 7.75 11 4.6 10 5.3
Rel 2-5 9.5 22.5 7.25 11 4.6 10 5.3

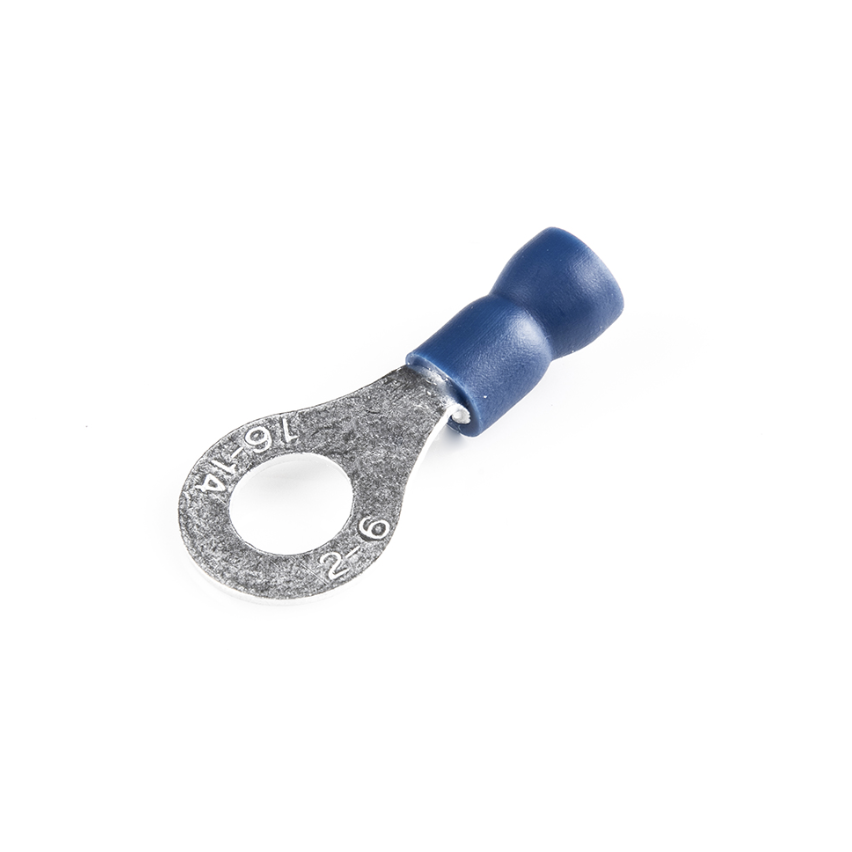

Re 2-6 12 27.6 11 11 4.6 1-4 6.4
Re 2-8 12 27.6 11 11 4.6 5-16 8.4
Re 2-10 14.6 31 13.9 11 4.6 3-8 10.5
Re 2-12 19.2 36.4 16.5 11 4.6 1-2 13
Kabelgröße: 2,5 ～ 4mm2 (AWG14 ～ 12) IMAX = 37A Dicke: 1,0 mm
Re 3.5-4 8 24.5 7.7 13 6.2 8 4.3 Schwarz
Res 3.5-5 8 24.5 7.7 13 6.2 10 5.3
Rel 3.5-5 12 27.9 9.7 13 6.2 10 5.3
Re 3.5-6 12 27.9 9.7 13 6.2 1-4 6.4
Re 3,5-8 15 34.5 13.4 13 6.2 5-16 8.4
Re 3.5-10 15 34.5 13.4 13 6.2 3-8 10.5
Kabelgröße: 4 ～ 6mm 2 (AWG12 ～ 10) IMAX = 48a Dicke: 1,0 mm
REM 5.5-3.5 7.2 23 5.9 13.8 6.3 6 3.7 Gelb
Res 5.5-4 7.2 23 5.9 13.8 6.3 8 4.3
Rel 5.5-4 9.5 26.5 8.3 13.8 6.3 8 4.3
Re 5.5-5 9.5 26.5 8.3 13.8 6.3 10 5.3
Re 5.5-6 12 30.2 13 13.8 6.3 1-4 6.4
Re 5.5-8 15 34.6 13.7 13.8 6.3 5-16 8.4
Re 5.5-10 15 34.6 13.7 13.8 6.3 3-8 10.5
Re 5.5-12 19.2 39.1 16 13.8 6.3 1-2 13
