점화 플러그 와이어는 점화 코일에서 점화 플러그까지 고전압 전기를 전달합니다. 이러한 전선은 열, 진동, 전기를 반드시 처리해야 합니다. 압착이 중요합니다. 와이어를 터미널에 연결합니다. 올바르게 수행하면 엔진 점화가 깨끗하게 유지됩니다. 잘못하면 실화, 거친 공회전, 연비 저하 및 점화 부품 마모가 발생합니다. 고품질의 촘촘하고 강력한 압착 와이어 크림퍼는 안정적인 전력과 긴 부품 수명을 의미합니다.
사전 조립된 키트는 실패할 수 있습니다. 범용 키트는 엔진 사양과 일치하지 않는 경우가 많습니다. 맞춤형 와이어를 압착하면 완벽한 핏, 향상된 저항 및 깔끔한 라우팅이 보장됩니다. 경주용 자동차를 제작하든, 가로등을 튜닝하든, 일상적인 운전자를 수리하든 적절한 압착은 성능과 신뢰성을 보장합니다. 잘 완성된 DIY 작업에 대한 만족감도 더해줍니다.
작업을 올바르게 수행하려면 다음을 수집하십시오.
| 도구/재료 | 목적 |
|---|---|
| 와이어 크림퍼 | 터미널을 와이어로 압축합니다. |
| 점화 플러그 와이어 스트리퍼 | 재킷을 깔끔하게 제거 |
| 유전체 그리스 | 부츠 내부 부식 방지 |
| 교체 단자 | 단일 또는 이중 압착 선택 |
| 부츠(플러그 및 코일 끝) | 연결을 보호합니다 |
| 면도날 또는 트리밍 도구 | 정확한 절단 |
| 멀티미터 | 연속성과 저항을 테스트합니다. |
| 열수축 튜브(옵션) | 밀봉 및 스트레인 릴리프 추가 |
에 가장 적합한 선택에는 와이어 크림퍼 MSD Pro Crimp, 래칫 스타일 또는 Pertronix 압착 도구가 있습니다. 유전체 그리스를 건너 뛰지 마십시오. 부츠를 깨끗하고 건조하게 유지하고 아크를 방지합니다. 열 수축은 습기를 차단하고 전선에 깔끔한 느낌을 더하는 데 도움이 됩니다.
단일 압착 : 재킷 위로 도체를 접습니다. 압착 지점 1개. 초보자에게 쉽습니다.
이중 크림프 : 도체용 크림프 1개, 절연용 크림프 1개. 더 강력하고 더 안전합니다.
| 단자 유형 | 색상 | 사용 |
|---|---|---|
| 하나의 | 놋쇠 | 기본 키트, 구형 엔진 |
| 더블 | 은 | 성능, 고진동 설정 |
소켓 스타일(이전 시스템에서 일반적임)
HEI(고에너지 점화, GM 스타일)
코일 팩 터미널
파워 스포츠 변형(더트바이크, ATV)
똑바로
45도
90도
HEI 스냅온
여유 공간 요구사항, 열원 및 라우팅 계획에 따라 부트 각도를 선택하십시오. 올바른 부트 모양은 부담을 줄이고 서비스를 더 쉽게 만듭니다.
먼저 부트를 와이어 위로 밀어 넣으십시오. 내부에 가볍게 그리스를 바르십시오. 유전체 그리스를 사용하십시오. 설치가 더 쉬워집니다. 이 단계를 잊어버리면 압착을 다시 수행해야 합니다.
스파크 플러그 와이어 스트리퍼를 사용하십시오. 외부 재킷을 조심스럽게 제거하십시오. 단일 압착을 위해 3/4인치를 남겨두십시오. 이중 압착을 위해 1/2인치를 남겨둡니다. 내부 도체에 흠집을 내지 마십시오. 가닥을 느슨하게 두지 마십시오. 낮은 저항을 위해서는 도체 무결성을 유지하는 것이 중요합니다.
블레이드를 부드럽게 회전시킵니다. 너무 깊게 자르지 마십시오.
전선을 깨끗하고 직선으로 유지하십시오.
트림 재킷만 해당됩니다. 코어는 그대로 둡니다.
단일 압착의 경우: 도체 가닥을 절연체 위로 다시 접습니다. 중앙에 유지합니다. 힘을 키워줍니다. 너무 세게 비틀지 마십시오. 균일하게 접어서 압착을 고정하는 데 도움이 됩니다.
와이어 위에 터미널 새들을 놓습니다. 이중 압착용: 도체는 전면 주머니에, 재킷은 후면 주머니에 맞습니다. 조심스럽게 정렬하십시오. 길 잃은 가닥이 없습니다. 올바른 정렬은 약한 압착을 방지합니다.

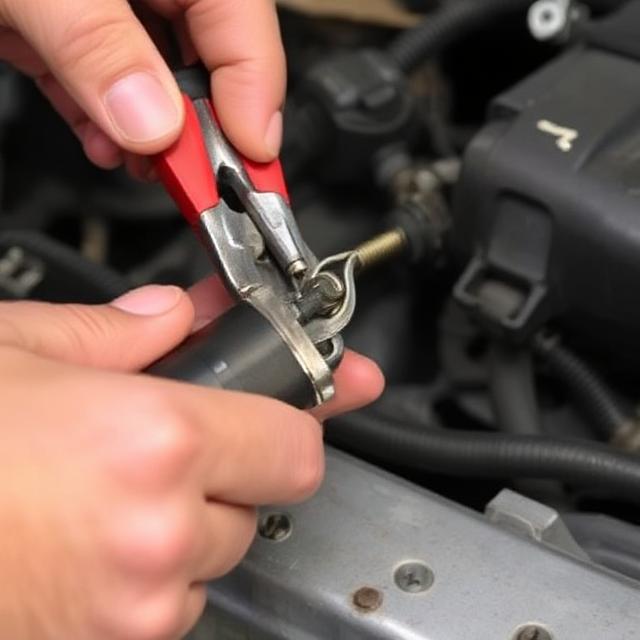

의 올바른 슬롯에 터미널을 삽입합니다 와이어 크림퍼 . 손잡이를 꽉 쥐십시오. 도중에 멈추지 마십시오. 균일한 압력을 사용하십시오. 한 번 압착하십시오. 흔들리지 마세요. 압착은 와이어를 뭉개지 않고 단단히 고정해야 합니다. 고품질 와이어 크림퍼는 일관성을 보장합니다.
먼저 도체를 압착하십시오. 그런 다음 단열. 의 표시된 부분을 사용하십시오 와이어 크림퍼 . 강력한 이중 압착으로 풀아웃이 방지됩니다. 깔끔한 모양으로 마무리합니다. 딸깍 소리를 느끼고 양쪽 끝을 검사하십시오. 좋은 압착은 평평하고 균일해야 합니다.
멀티미터를 사용하세요. 연속성을 확인하세요. 옴으로 설정합니다. 프로브를 터미널에 접촉시킨 후 끝부분을 연결하십시오. 저항은 5,000옴/피트 미만이어야 합니다. 읽지 않습니까? 압착에 실패했습니다. 다시 실행하세요. 나중에 불발을 진단하는 것보다 지금 고치는 것이 더 낫습니다.
터미널 위로 부팅을 밀어 올립니다. 밀면서 회전합니다. 유전체 그리스를 다시 사용하십시오. 달라붙는 것을 방지합니다. 물과 먼지를 차단합니다. 부츠는 완전히 장착되어야 합니다. HEI 부츠를 클릭하는 소리를 듣거나 느껴보세요. 완전히 맞물리도록 가볍게 잡아당깁니다.
부츠가 안착되었나요? 와이어에 아크가 발생할 수 있습니다. 불발이 시작됩니다. 계속 진행하기 전에 잘 맞는지 다시 확인하세요.
저항 모드로 설정합니다. 모든 전선을 종단 간 테스트하십시오. 저항은 다음과 같아야 합니다.
긴 전선의 경우 총 10,000옴 미만
짧은 전선의 경우 5,000옴 미만
높은 독서량? 크림프를 확인하세요. 도체를 확인하세요. 필요한 경우 다시 시도하세요.
느슨한 전선
연속성 없음
터미널의 틈
엔진 성능이 좋지 않음
잘못된 압착은 스파크를 죽입니다. 잘못된 테스트를 무시하지 마십시오. 엔진을 실행하기 전에 수정하세요.
| 실수 | 결과 |
|---|---|
| 오버 스트리핑 | 약한 그립감, 와이어 노출 |
| 언더스트리핑 | 터미널이 맞지 않습니다 |
| 잘못된 터미널 유형 | 루즈핏, 아크 |
| 부적절한 도체 접기 | 약한 스파크, 접촉불량 |
| 낮은 압착 압력 | 터미널이 떨어져요 |
| 슬라이드 부팅을 잊어버린 경우 | 압착 후 설치할 수 없습니다. |
최종 세트 작업을 하기 전에 연습용 와이어를 사용하십시오. 실수로 인해 시간과 엔진 상태가 저하됩니다.
| 유형의 | 장점 | 단점 |
|---|---|---|
| 벌크 와이어 | 완벽한 맞춤형 핏 | 전체 압착 필요 |
| 반 종료 | 한쪽면이 미리 압착되어 있음 | 여전히 정확한 길이 절단이 필요합니다 |
탄소 코어: 공통. EMI에 저항합니다. 적당한 저항.
나선형 코어: 성능 선택. 낮은 저항. 유연한.
고체 구리: 저항이 매우 낮습니다. EFI 자동차에는 해당되지 않습니다.
HEI 터미널에는 HEI 부츠가 필요합니다. 소켓 스타일의 원형 플러그 부츠를 사용합니다. 엔진, 분배기 및 코일 끝을 일치시킵니다. 일치하지 않는 부품을 사용하면 장착 불량, 전압 누출 및 점화 불량이 발생할 수 있습니다.
서밋 레이싱
제그스
아마존
제조업체 직접: MSD, Accel, Pertronix
가격보다 품질을 선택하세요. 값싼 도구가 파손됩니다. 저렴한 와이어 화상. 신뢰할 수 있는 와이어 압착기는 수십 년 동안 지속되며 매번 완벽한 압착을 보장합니다.
아니요. 사용 후 크림프의 그립력이 떨어집니다. 항상 새 터미널을 사용하십시오.
여유롭게 도달할 수 있을 만큼의 길이입니다. 꽉 구부리지 마십시오. 각각 측정해 보세요. 라우팅을 깨끗하게 유지하고 배기 장치에서 멀리 두십시오.
기술적으로는 그렇습니다. 하지만 권장하지는 않습니다. 펜치가 분쇄됩니다. 압착이 불량하면 불발이 발생합니다. 적절한 와이어 크림퍼를 사용하면 안전한 연결이 보장됩니다.
30,000~50,000마일마다. 또는 금이 가거나, 타거나, 저항 테스트에 실패한 경우. 교체하기 전에 항상 테스트하십시오.
부식을 방지합니다. 부츠를 밀봉된 상태로 유지합니다. 향후 제거가 쉬워집니다. 항상 사용하십시오. 한 번의 작은 터치로 나중에 몇 시간을 절약할 수 있습니다.
MSD YouTube: Pro Crimp Tool 데모
Pertronix 설치 영상
Summit Racing 블로그: 점화 플러그 와이어 선택
Holley Tech: 점화 플러그 와이어 기술 팁
제조업체의 지침 PDF
LS1Tech, FordMuscle 및 The HAMB와 같은 포럼
올바른 방법으로 스파크 플러그 와이어를 압착하는 것이 쉽습니다. 와이어 크림퍼 . 당신은 돈을 절약합니다. 완벽한 핏을 얻으세요. 성능을 향상하세요. 실화를 피하십시오. 사용하든 단일 압착 단자를 이중 압착 단자를 사용하든 관계없이 올바르게 압착하여 압착하십시오. 저항을 측정합니다. 유전체 그리스를 사용하십시오. 서두르지 마세요.
깨끗한 점화 와이어를 만드는 것이 중요합니다. 그러나 보상은 더 부드러운 유휴 상태, 더 빠른 시작 및 안정적인 전력입니다. 질문이 있으신가요? 아래에 드롭하세요. 귀하의 경험을 공유하십시오. 함께 더 나은 전선을 만들어 봅시다.
맞춤형 하네스를 제작하거나 엔진 베이를 업그레이드하는 경우 익히면 와이어 크림퍼 기술을 모든 차고 프로젝트에서 전문가 수준의 결과를 얻을 수 있습니다.
